設備概況

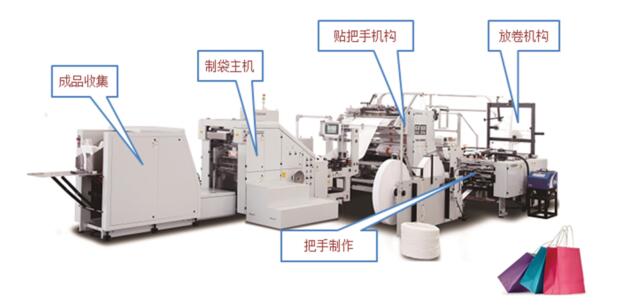

S******** 紙袋機最主要由五大單元構造，分別為放卷機構、把手制作機構、貼把手機構、紙袋制作機構、

紙袋收集機構，每個機構都可獨立操作。設備整體框架圖如下：

設備技術指標

S******* 紙袋機因紙張、把手及紙張重量的不同，共有四種類型，還可根據客戶要求加裝特殊單元，具體技術指標如下：

最終方案配置，系統配置

根據機械工程師提供的械參數，通過計算，最終方案主要電氣配制如下：

以上電氣配制清單中，在成本與性能上做了各方面的考慮，盡量能提高性價比。在此次項目中，力士樂也參與了方案的選型，力士樂控制器沒有數據庫主動上傳功能，三菱通過 MES 模塊進行數據庫的操作，在需要聯接執行制造系統的客戶提供了解決方案。力士樂主要部分控制器與電機的配制如下：

通過整個項目的開發過程，已熟練撐握了三菱 QPLC 與 Q 運動控制器的應用。QnDSCPU 運動控制器使用高級同步方式，在進入與退出同步上非常方便，要比實虛模式切換方便得多，自動生成旋切凸輪功能完美解決了在一周內同步切的問題。MARK 檢測使用也只需設置參數即可，三菱運動控制器指令豐富，有專用的定位指令，控制伺服容易實現?？梢暬?MT 開發軟件在數據設置與同步功能設置上基本上不需編寫太多的指令，與力士樂、施耐德、貝加萊等用高級語言編寫簡單，客戶更容易上手。以上功能都大大減少了程序開發的工作量，提高了開發效率。但在硬件與一些軟件功能塊上還有待加強，硬件上伺服沒有采用直流母線方式，在運行時不能實現能耗共享，軟件上沒有針對行業的特殊功能塊，PLC 軟件功能上與西門子相比還有一定的差距。建議三菱控制系統能在行業應用中的功能能夠加強，這樣就能為行業提出相應的針對性解決方案。

總之：隨著自動化程度的提高，設備的功能集成度越來越高，控制系統的要求也越來越高，三菱的運動控制器

以及高性能的伺服驅動產品在各個領域中得到了廣泛應用，三菱在品牌、品質以及性價比上被越來越多的用戶所接受和信賴。
